写在之前

此系列文章以联发科MTK主控为例，谈谈平板电脑类产品PCB设计的流程及Layout设计注意事项；希望对刚接触Layout设计的朋友起到小小的辅助作用，以及和同行相互交流、相互提高的目的。

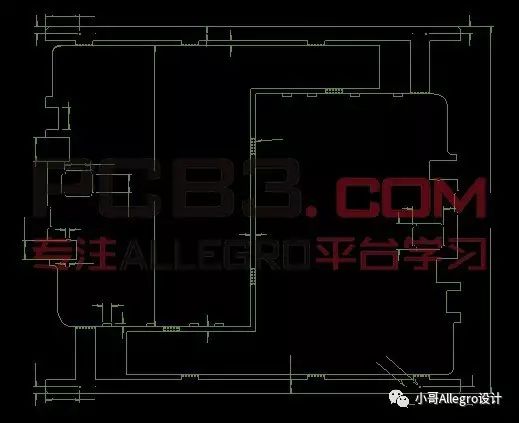

▼ 导入结构图▼

基本要素说明：

1、CPU Pitch：0.4mm；

2、设计平台：Cadence Allegro16.6

3、产品案例：平板电脑类产品

1、新建好PCB文件后，接下来需要导入结构工程师提供的结构图文件，一般为dxf格式，用于作PCB的Outline（板框）；

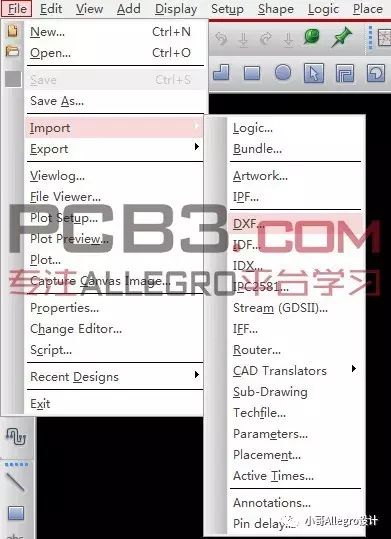

2、菜单File-Import-DXF，如下图：

界面Ⅰ

3、界面如下，需要设置正确的单位及Subclass：

界面Ⅱ

说明：

1、一般DXF文件名不要有中文字符；

2、格式单位（DXF units）一栏一般选择“MM”；结构工程师用公制单位居多；

3、导入DXF file后，Layer conversion file栏会自动填上相关信息；

4、单击“Edit/View layers”选项，界面如下：

界面Ⅲ

说明：

在这里我们需要做的就是，将DXF格式文件中的图层映射到Allegro PCB Editor中的Subclass中；

个人建议做法：选择所有的DXF layer图层，统一映射到某个名称的Subclass层；不建议直接映射到BOARD GEOMETRY/OUTLINE，因为后期结构图变化的话，调整图层不方便；如果结构图调整次数过多的话，还容易造成误选择；

建议新建一个Subclass，如BOARD GEOMETRY/DXF_0401，如果后期结构图调整，按照日期再新建一个Subclass即可，方便而且不易出错；

根据以上所说，设置如下：

单击OK即可。

5、继续单击Import，则导入结构图文件：

界面Ⅳ

6、至此，结构图导入完毕；将此图形复制一份，把需要的轮廓Change到BOARD GEOMETRY/OUTLINE中即可。

7、板框确定后，就可以继续后面的导入网络表、器件布局等相关流程。

写在最后

说明：提供的DXF文件中，板框轮廓需要是完全闭合的，这样导入到Allegro后就是Shape属性，方便后期操作。
